Système de micro-impression 3D haute résolution : Dilase 3D

Système tabletop de microstéréolithographie 3D

Système de lithographie laser 3D haute résolution, le Dilase 3D offre la possibilité de travailler en 3 dimensions avec une résolution de 2µm. Il permet d’écrire sur tout type de substrat (semi-conducteur, verre, polymère, cristal, film souple) sur une surface pouvant s’étendre jusqu’à 100 x 100 mm, et une épaisseur de 50 mm.

Demande de devis
Porte-échantillon motorisé de l'imprimante 3D Dilase 3D

Une technologie novatrice

Objets hautement résolus au volume important

Kloé a développé une nouvelle approche de l'impression 3D en s'appuyant sur son savoir faire en photolithographie par laser. Kloé met ainsi à disposition un outil d'impression 3D de haute résolution (<2µm) actuellement unique sur le marché. Dilase 3D permet de fabriquer des objets hautement résolus au volume important (100 x 100 x 50 mm³).

Partenariat LAAS-CNRS / Kloé

Ce nouvel équipement a été développé en partenariat avec le LAAS-CNRS Renatech Lab. Le LAAS-CNRS a développé particulièrement le procédé de réalisation de structure 3D microfluidique de haute qualité et des équipements de biotechnologie.

Imprimante 3D haute résolution

Schéma explicatif de la structure de l'imprimante 3D haute résolution Dilase 3D

Grande profondeur de champ

La grande profondeur de champ résultant de la chaine de traitement optique spécifique développée par Kloé, permet d'écrire aussi facilement dans des couches épaisses que dans des couches minces avec la même verticalité des bords et une très faible rugosité.

De ce fait, cela permet de gagner énormément de temps pour la fabrication d'objets volumineux sans perdre en qualité.

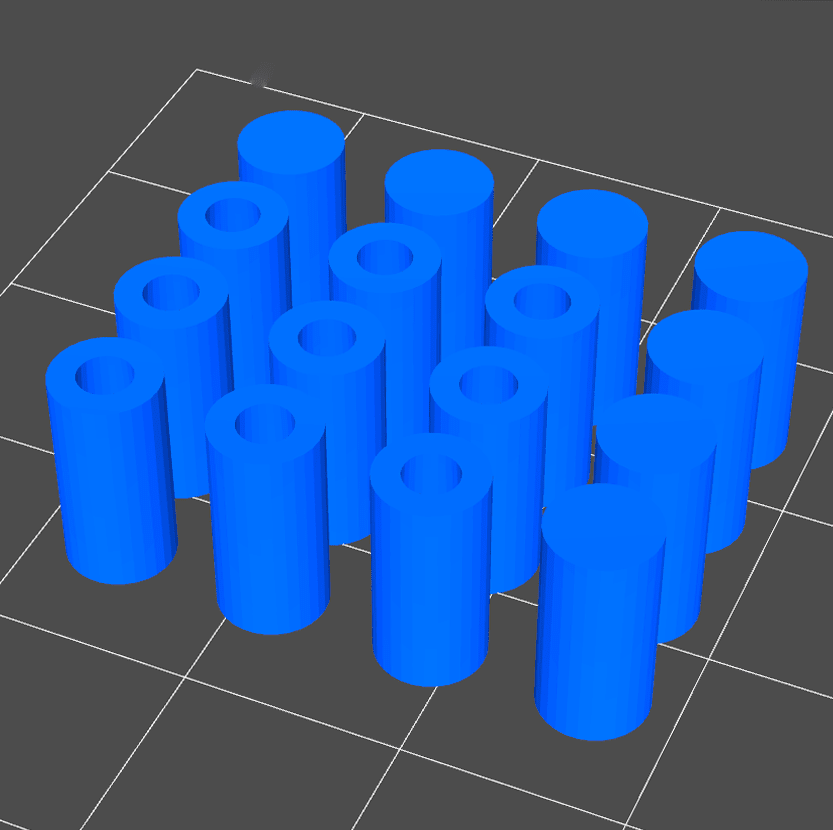

Capture d'écran du logiciel dédié pour le Dilase 3D 3DSlicer pour la microimpression

Logiciels dédiés à l'impression 3D haute résolution

La suite Logicielle DilaseSoft et 3DSlicer équipe en standard tous les équipements Dilase 3D. Parfaitement adaptée, cette suite logicielle vous apporte des réponses concrètes aux exigences courantes de la microfabrication, du prototypage à la production de série.

3DSlicer pour visualiser et convertir vos designs 3D en fichiers compatibles avec nos équipements

Celui-ci permet non seulement l’import de fichiers STL qui est le format standard dans l’industrie de la 3D, mais également de recréer un design 3D à l’aide d’une succession d’images monochromes.

DilaseSoft pour piloter l’imprimante 3D haute résolution Dilase 3D

Développé pour piloter les équipements de lithographie de la gamme Dilase, DilaseSoft est le logiciel de pilotage qui assure la production de tous types de designs par écriture laser directe. L'ergonomie et la performance ont guidé le développement de ce support.

Performances:
  • Vitesse d'écriture linéaire : jusqu'à 100mm/s
  • Adresse de grille : 100nm
  • Répétabilité : 100nm
  • Porte-échantillons : 25x25mm², 50x50mm², 100x100mm²
  • Substrats plats : jusqu'à 100x100mm
  • Combinaisons de tailles de spots possibles : 2µm avec 10µm, 5µm avec 20µm, 10µm avec 60µm
Caractéristiques:
  • Dimensions : 544 x 703 x 865 mm
  • Sources laser disponibles : 375nm ou 405nm
  • Formats de fichier acceptés : STL
  • Système de focale motorisée
  • Logiciel de design intégré : 3DSlicer et DilaseSoft
  • 2 modes d'écriture : vectorielle, scanning.
